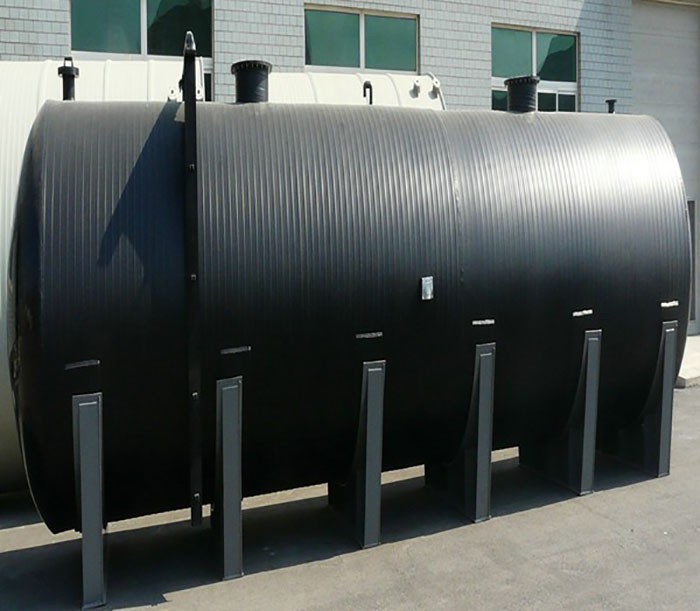

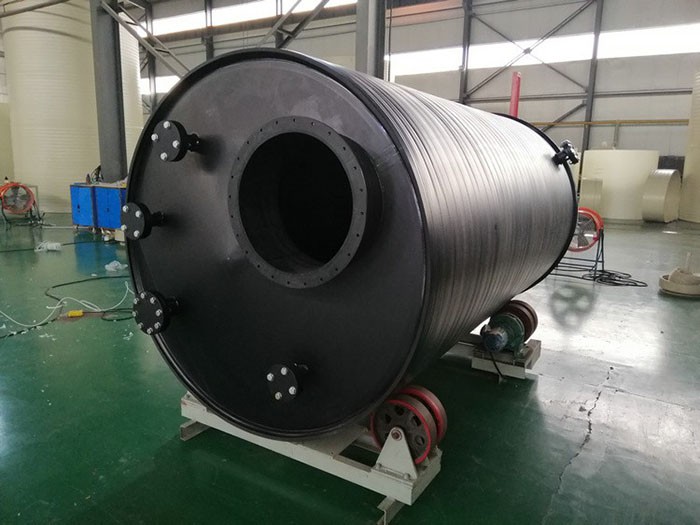

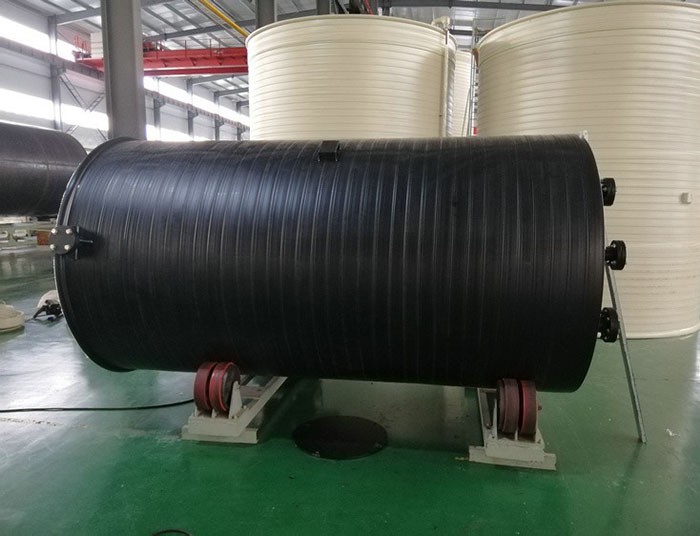

HDPE硝酸儲罐施工方案
　　一、硝酸儲罐及高位槽制作：
　　HDPE硝酸儲罐及高位槽制作在本公司院內加工制作，按GB150-1998《鋼制壓力容器》、TSG R0004-2009《固定式壓力容器安全技術監察規程》的有關標準進行下料、焊接、制作、檢驗、試驗，但不出具壓力容器文件資料。設備制作完畢后應進行酸洗鈍化。處理后用著色探傷法試驗，無藍點為合格。
　　高位槽安裝采用鋼結構支撐形式，安裝防雷電接地裝置?？紤]現場腐蝕特殊情況，結構架選用不銹鋼材質，采用∠75×75×6及∠50×50×4，支撐下方跨架于圍堰兩側，支撐架垂直高度為6000㎜，上方為2400mm×2400mm平臺，便于高位槽的安裝及日后維修保養。平臺四周安高度1100㎜高空護欄。
　　檢修爬梯，爬梯形式為直爬式，爬梯外圍加防護欄。出高位槽增加一個三通，三通前增加一個電磁控制閥，能夠?qū)崿F(xiàn)在控制室內實行遠端切斷控制。電磁閥前后增加手動閥門并安裝旁路手動閥，以備維修和應急使用。
　　二、管道、儀表、閥門的安裝。系統安裝符合《工業金屬管道工程施工規范》規定，按照系統圖進行安裝，另外需要配置工作緊急用水管路：高位槽工作臺配置G1/2”水管、龍頭及沖洗水池，下水按相關規定配置；酸泵配G1”及軟管接頭、G1/2”水管、龍頭及沖洗水池，下水按相關規定配置。焊工須持有氬弧焊合格證，焊后應進行檢測試驗。
　　三、應設計有管路內硝酸排空的設施，以備管路維修時使用。
　　四、硝酸儲罐頂部設呼吸閥和氣相排空管以及磁翻板液位計，上部設置操作平臺及扶梯，平臺材料為S30403。為硝酸裝罐及檢修時使用，平臺尺寸為：長x寬：?5000mmx1000mm，圍欄高度1100mm；采用傾斜爬梯。
